涂鸦分类递归神经网络

Quick, Draw! 是一款游戏;在这个游戏中,玩家要接受一项挑战:绘制几个图形,看看计算机能否识别玩家绘制的是什么。

Quick, Draw! 的识别操作 由一个分类器执行,它接收用户输入(用 (x, y) 中的点笔画序列表示),然后识别用户尝试涂鸦的图形所属的类别。

在本教程中,我们将展示如何针对此问题构建基于 RNN 的识别器。该模型将结合使用卷积层、LSTM 层和 softmax 输出层对涂鸦进行分类:

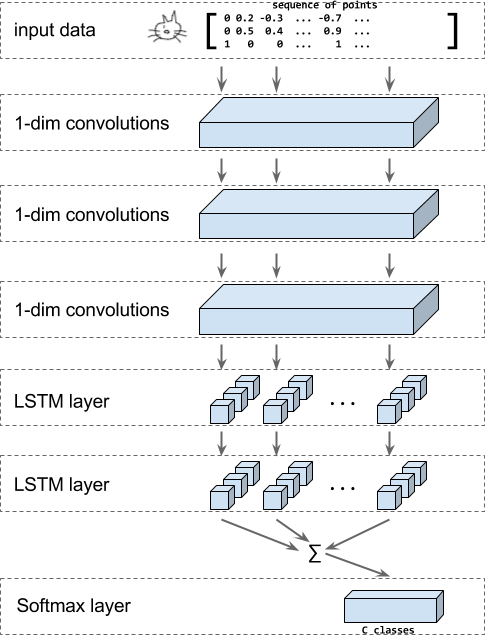

RNN 模型结构

上图显示了我们将在本教程中构建的模型的结构。输入为一个涂鸦,用 (x, y, n) 中的点笔画序列表示,其中 n 表示点是否为新笔画的第一个点。

然后,模型将应用一系列一维卷积,接下来,会应用 LSTM 层,并将所有 LSTM 步的输出之和馈送到 softmax 层,以便根据我们已知的涂鸦类别来决定涂鸦的分类。

本教程使用的数据来自真实的 Quick, Draw! 游戏, 这些数据是公开提供的。此数据集包含 5000 万幅涂鸦,涵盖 345 个类别。

运行教程代码

要尝试本教程的代码,请执行以下操作:

  1. 安装 TensorFlow(如果尚未安装的话)。
  2. 下载教程代码
  3. 点击此处下载数据TFRecord 格式),然后解压缩。如需详细了解如何获取原始 Quick, Draw! 数据以及如何将数据转换为 TFRecord 文件,请参阅下文。

  4. 使用以下命令执行教程代码,以训练本教程中所述的基于 RNN 的模型。请务必调整路径,使其指向第 3 步中下载的解压缩数据。

  python train_model.py \
    --training_data=rnn_tutorial_data/training.tfrecord-?????-of-????? \
    --eval_data=rnn_tutorial_data/eval.tfrecord-?????-of-????? \
    --classes_file=rnn_tutorial_data/training.tfrecord.classes

教程详情

下载数据

我们将本教程中要使用的数据放在了包含 TFExamplesTFRecord 文件中。您可以从以下位置下载这些数据: http://download.tensorflow.org/data/quickdraw_tutorial_dataset_v1.tar.gz(大约 1GB)。

或者,您也可以从 Google Cloud 下载 ndjson 格式的原始数据,并将这些数据转换为包含 TFExamplesTFRecord 文件,如下一部分中所述。

可选:下载完整的 Quick Draw 数据

完整的 Quick, Draw! 数据集可在 Google Cloud Storage 上找到,此数据集是按类别划分的 ndjson 文件。您可以在 Cloud Console 中浏览文件列表

要下载数据,我们建议使用 gsutil 下载整个数据集。请注意,原始 .ndjson 文件需要下载约 22GB 的数据。

然后,使用以下命令检查 gsutil 安装是否成功以及您是否可以访问数据存储分区:

gsutil ls -r "gs://quickdraw_dataset/full/simplified/*"

系统会输出一长串文件,如下所示:

gs://quickdraw_dataset/full/simplified/The Eiffel Tower.ndjson
gs://quickdraw_dataset/full/simplified/The Great Wall of China.ndjson
gs://quickdraw_dataset/full/simplified/The Mona Lisa.ndjson
gs://quickdraw_dataset/full/simplified/aircraft carrier.ndjson
...

之后,创建一个文件夹并在其中下载数据集。

mkdir rnn_tutorial_data
cd rnn_tutorial_data
gsutil -m cp "gs://quickdraw_dataset/full/simplified/*" .

下载过程需要花费一段时间,且下载的数据量略超 23GB。

可选:转换数据

要将 ndjson 文件转换为 TFRecord 文件(包含 tf.train.Example 样本),请运行以下命令。

   python create_dataset.py --ndjson_path rnn_tutorial_data \
      --output_path rnn_tutorial_data

此命令会将数据存储在 TFRecord 文件的 10 个分片中,每个类别有 10000 项用于训练数据,有 1000 项用于评估数据。

下文详细说明了该转换过程。

原始 QuickDraw 数据的格式为 ndjson 文件,其中每行包含一个如下所示的 JSON 对象:

{"word":"cat",
 "countrycode":"VE",
 "timestamp":"2017-03-02 23:25:10.07453 UTC",
 "recognized":true,
 "key_id":"5201136883597312",
 "drawing":[
   [
     [130,113,99,109,76,64,55,48,48,51,59,86,133,154,170,203,214,217,215,208,186,176,162,157,132],
     [72,40,27,79,82,88,100,120,134,152,165,184,189,186,179,152,131,114,100,89,76,0,31,65,70]
   ],[
     [76,28,7],
     [136,128,128]
   ],[
     [76,23,0],
     [160,164,175]
   ],[
     [87,52,37],
     [175,191,204]
   ],[
     [174,220,246,251],
     [134,132,136,139]
   ],[
     [175,255],
     [147,168]
   ],[
     [171,208,215],
     [164,198,210]
   ],[
     [130,110,108,111,130,139,139,119],
     [129,134,137,144,148,144,136,130]
   ],[
     [107,106],
     [96,113]
   ]
 ]
}

在构建我们的分类器时,我们只关注“word”和“drawing”字段。在解析 ndjson 文件时,我们使用一个函数逐行处理它们,该函数可将 drawing 字段中的笔画转换为大小为 [number of points, 3](包含连续点的差异)的张量。此函数还会以字符串形式返回类别名称。

def parse_line(ndjson_line):
  """Parse an ndjson line and return ink (as np array) and classname."""
  sample = json.loads(ndjson_line)
  class_name = sample["word"]
  inkarray = sample["drawing"]
  stroke_lengths = [len(stroke[0]) for stroke in inkarray]
  total_points = sum(stroke_lengths)
  np_ink = np.zeros((total_points, 3), dtype=np.float32)
  current_t = 0
  for stroke in inkarray:
    for i in [0, 1]:
      np_ink[current_t:(current_t + len(stroke[0])), i] = stroke[i]
    current_t += len(stroke[0])
    np_ink[current_t - 1, 2] = 1  # stroke_end
  # Preprocessing.
  # 1. Size normalization.
  lower = np.min(np_ink[:, 0:2], axis=0)
  upper = np.max(np_ink[:, 0:2], axis=0)
  scale = upper - lower
  scale[scale == 0] = 1
  np_ink[:, 0:2] = (np_ink[:, 0:2] - lower) / scale
  # 2. Compute deltas.
  np_ink = np_ink[1:, 0:2] - np_ink[0:-1, 0:2]
  return np_ink, class_name

由于我们希望数据在写入时进行随机处理,因此我们以随机顺序从每个类别文件中读取数据并写入随机分片。

对于训练数据,我们读取每个类别的前 10000 项;对于评估数据,我们读取每个类别接下来的 1000 项。

然后,将这些数据变形为 [num_training_samples, max_length, 3] 形状的张量。接下来,我们用屏幕坐标确定原始涂鸦的边界框并标准化涂鸦的尺寸,使涂鸦具有单位高度。

尺寸标准化

最后,我们计算连续点之间的差异,并将它们存储为 VarLenFeature(位于 tensorflow.Example 中的 ink 键下)。另外,我们将 class_index 存储为单一条目 FixedLengthFeature,将 inkshape 存储为长度为 2 的 FixedLengthFeature

定义模型

要定义模型,我们需要创建一个新的 Estimator。如需详细了解 Estimator,建议您阅读此教程

要构建模型,我们需要执行以下操作:

  1. 将输入调整回原始形状,其中小批次通过填充达到其内容的最大长度。除了 ink 数据之外,我们还拥有每个样本的长度和目标类别。这可通过函数 _get_input_tensors 实现。

  2. 将输入传递给 _add_conv_layers 中的一系列卷积层。

  3. 将卷积的输出传递到 _add_rnn_layers 中的一系列双向 LSTM 层。最后,将每个时间步的输出相加,针对输入生成一个固定长度的紧凑嵌入。

  4. _add_fc_layers 中使用 softmax 层对此嵌入进行分类。

代码如下所示:

inks, lengths, targets = _get_input_tensors(features, targets)
convolved = _add_conv_layers(inks)
final_state = _add_rnn_layers(convolved, lengths)
logits =_add_fc_layers(final_state)

_get_input_tensors

要获得输入特征,我们先从特征字典获得形状,然后创建大小为 [batch_size](包含输入序列的长度)的一维张量。ink 作为稀疏张量存储在特征字典中,我们将其转换为密集张量,然后变形为 [batch_size, ?, 3]。最后,如果传入目标,我们需要确保它们存储为大小为 [batch_size] 的一维张量。

代码如下所示:

shapes = features["shape"]
lengths = tf.squeeze(
    tf.slice(shapes, begin=[0, 0], size=[params["batch_size"], 1]))
inks = tf.reshape(
    tf.sparse_tensor_to_dense(features["ink"]),
    [params["batch_size"], -1, 3])
if targets is not None:
  targets = tf.squeeze(targets)

_add_conv_layers

您可以通过 params 字典中的参数 num_convconv_len 配置所需的卷积层数量和过滤器长度。

输入是一个每个点维数都是 3 的序列。我们将使用一维卷积,将 3 个输入特征视为通道。这意味着输入为 [batch_size, length, 3] 张量,而输出为 [batch_size, length, number_of_filters] 张量。

convolved = inks
for i in range(len(params.num_conv)):
  convolved_input = convolved
  if params.batch_norm:
    convolved_input = tf.layers.batch_normalization(
        convolved_input,
        training=(mode == tf.estimator.ModeKeys.TRAIN))
  # Add dropout layer if enabled and not first convolution layer.
  if i > 0 and params.dropout:
    convolved_input = tf.layers.dropout(
        convolved_input,
        rate=params.dropout,
        training=(mode == tf.estimator.ModeKeys.TRAIN))
  convolved = tf.layers.conv1d(
      convolved_input,
      filters=params.num_conv[i],
      kernel_size=params.conv_len[i],
      activation=None,
      strides=1,
      padding="same",
      name="conv1d_%d" % i)
return convolved, lengths

_add_rnn_layers

我们将卷积的输出传递给双向 LSTM 层,对此我们使用 contrib 的辅助函数。

outputs, _, _ = contrib_rnn.stack_bidirectional_dynamic_rnn(
    cells_fw=[cell(params.num_nodes) for _ in range(params.num_layers)],
    cells_bw=[cell(params.num_nodes) for _ in range(params.num_layers)],
    inputs=convolved,
    sequence_length=lengths,
    dtype=tf.float32,
    scope="rnn_classification")

请参阅代码以了解详情以及如何使用 CUDA 加速实现。

要创建一个固定长度的紧凑嵌入,我们需要将 LSTM 的输出相加。我们首先将其中的序列不含数据的批次区域设为 0。

mask = tf.tile(
    tf.expand_dims(tf.sequence_mask(lengths, tf.shape(outputs)[1]), 2),
    [1, 1, tf.shape(outputs)[2]])
zero_outside = tf.where(mask, outputs, tf.zeros_like(outputs))
outputs = tf.reduce_sum(zero_outside, axis=1)

_add_fc_layers

将输入的嵌入传递至全连接层,之后将此层用作 softmax 层。

tf.layers.dense(final_state, params.num_classes)

损失、预测和优化器

最后,我们需要添加一个损失函数、一个训练操作和预测来创建 ModelFn

cross_entropy = tf.reduce_mean(
    tf.nn.sparse_softmax_cross_entropy_with_logits(
        labels=targets, logits=logits))
# Add the optimizer.
train_op = tf.contrib.layers.optimize_loss(
    loss=cross_entropy,
    global_step=tf.train.get_global_step(),
    learning_rate=params.learning_rate,
    optimizer="Adam",
    # some gradient clipping stabilizes training in the beginning.
    clip_gradients=params.gradient_clipping_norm,
    summaries=["learning_rate", "loss", "gradients", "gradient_norm"])
predictions = tf.argmax(logits, axis=1)
return model_fn_lib.ModelFnOps(
    mode=mode,
    predictions={"logits": logits,
                 "predictions": predictions},
    loss=cross_entropy,
    train_op=train_op,
    eval_metric_ops={"accuracy": tf.metrics.accuracy(targets, predictions)})

训练和评估模型

要训练和评估模型,我们可以借助 Estimator API 的功能,并使用 Experiment API 轻松运行训练和评估操作:

  estimator = tf.estimator.Estimator(
      model_fn=model_fn,
      model_dir=output_dir,
      config=config,
      params=model_params)
  # Train the model.
  tf.contrib.learn.Experiment(
      estimator=estimator,
      train_input_fn=get_input_fn(
          mode=tf.contrib.learn.ModeKeys.TRAIN,
          tfrecord_pattern=FLAGS.training_data,
          batch_size=FLAGS.batch_size),
      train_steps=FLAGS.steps,
      eval_input_fn=get_input_fn(
          mode=tf.contrib.learn.ModeKeys.EVAL,
          tfrecord_pattern=FLAGS.eval_data,
          batch_size=FLAGS.batch_size),
      min_eval_frequency=1000)

请注意,本教程只是用一个相对较小的数据集进行简单演示,目的是让您熟悉递归神经网络和 Estimator 的 API。如果在大型数据集上尝试,这些模型可能会更强大。

当模型完成 100 万个训练步后,分数最高的候选项的准确率预计会达到 70% 左右。请注意,这种程度的准确率足以构建 quickdraw 游戏,由于该游戏的动态特性,用户可以在系统准备好识别之前调整涂鸦。此外,如果目标类别显示的分数高于固定阈值,该游戏不会仅使用分数最高的候选项,而且会将某个涂鸦视为正确的涂鸦。
