כיצד להתאים תמונות באמצעות DELF ו- TensorFlow Hub

הצג באתר TensorFlow.org הפעל בגוגל קולאב הצג ב-GitHub הורד מחברת ראה דגם TF Hub

TensorFlow Hub (TF-Hub) היא פלטפורמה למומחיות למידת מכונה נתח ארוזים משאבים לשימוש חוזר, בעיקר מודולים מראש מאומן.

בשנת colab זה, נשתמש מודול שאורז את Delf רשת עצבית ולוגיקה לעיבוד תמונות כדי לזהות keypoints ומתארי שלהם. המשקלים של הרשת העצבית אומנו על תמונות של ציונים דרך כמתואר במאמר זה .

להכין

pip install scikit-image

from absl import logging

import matplotlib.pyplot as plt
import numpy as np
from PIL import Image, ImageOps
from scipy.spatial import cKDTree
from skimage.feature import plot_matches
from skimage.measure import ransac
from skimage.transform import AffineTransform
from six import BytesIO

import tensorflow as tf

import tensorflow_hub as hub
from six.moves.urllib.request import urlopen

הנתונים

בתא הבא, אנו מציינים את כתובות ה-URL של שתי תמונות שנרצה לעבד עם DELF על מנת להתאים ולהשוות ביניהן.

בחר תמונות

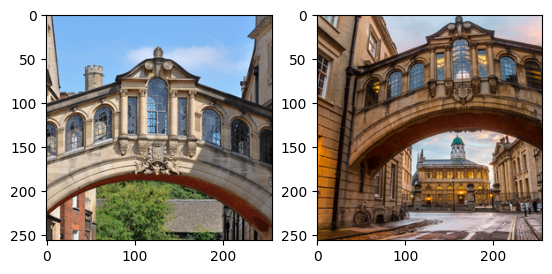

הורד, שנה גודל, שמור והצג את התמונות.

def download_and_resize(name, url, new_width=256, new_height=256):
  path = tf.keras.utils.get_file(url.split('/')[-1], url)
  image = Image.open(path)
  image = ImageOps.fit(image, (new_width, new_height), Image.ANTIALIAS)
  return image

image1 = download_and_resize('image_1.jpg', IMAGE_1_URL)
image2 = download_and_resize('image_2.jpg', IMAGE_2_URL)

plt.subplot(1,2,1)
plt.imshow(image1)
plt.subplot(1,2,2)
plt.imshow(image2)

Downloading data from https://upload.wikimedia.org/wikipedia/commons/2/28/Bridge_of_Sighs%2C_Oxford.jpg
7020544/7013850 [==============================] - 0s 0us/step
7028736/7013850 [==============================] - 0s 0us/step
Downloading data from https://upload.wikimedia.org/wikipedia/commons/c/c3/The_Bridge_of_Sighs_and_Sheldonian_Theatre%2C_Oxford.jpg
14172160/14164194 [==============================] - 1s 0us/step
14180352/14164194 [==============================] - 1s 0us/step
<matplotlib.image.AxesImage at 0x7f333b5e2d10>

png

החל את מודול DELF על הנתונים

מודול DELF לוקח תמונה כקלט ויתאר נקודות ראויות לציון עם וקטורים. התא הבא מכיל את הליבה של ההיגיון של קולאב זה.

delf = hub.load('https://tfhub.dev/google/delf/1').signatures['default']

def run_delf(image):
  np_image = np.array(image)
  float_image = tf.image.convert_image_dtype(np_image, tf.float32)

  return delf(
      image=float_image,
      score_threshold=tf.constant(100.0),
      image_scales=tf.constant([0.25, 0.3536, 0.5, 0.7071, 1.0, 1.4142, 2.0]),
      max_feature_num=tf.constant(1000))

result1 = run_delf(image1)
result2 = run_delf(image2)

השתמש במיקומים ובווקטורי התיאור כדי להתאים לתמונות

אין צורך ב-TensorFlow עבור העיבוד וההדמיה שלאחר זה

def match_images(image1, image2, result1, result2):
  distance_threshold = 0.8

  # Read features.
  num_features_1 = result1['locations'].shape[0]
  print("Loaded image 1's %d features" % num_features_1)

  num_features_2 = result2['locations'].shape[0]
  print("Loaded image 2's %d features" % num_features_2)

  # Find nearest-neighbor matches using a KD tree.
  d1_tree = cKDTree(result1['descriptors'])
  _, indices = d1_tree.query(
      result2['descriptors'],
      distance_upper_bound=distance_threshold)

  # Select feature locations for putative matches.
  locations_2_to_use = np.array([
      result2['locations'][i,]
      for i in range(num_features_2)
      if indices[i] != num_features_1
  ])
  locations_1_to_use = np.array([
      result1['locations'][indices[i],]
      for i in range(num_features_2)
      if indices[i] != num_features_1
  ])

  # Perform geometric verification using RANSAC.
  _, inliers = ransac(
      (locations_1_to_use, locations_2_to_use),
      AffineTransform,
      min_samples=3,
      residual_threshold=20,
      max_trials=1000)

  print('Found %d inliers' % sum(inliers))

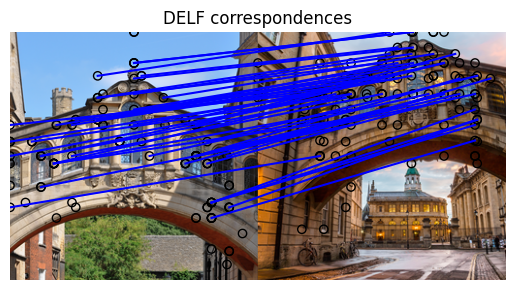

  # Visualize correspondences.
  _, ax = plt.subplots()
  inlier_idxs = np.nonzero(inliers)[0]
  plot_matches(
      ax,
      image1,
      image2,
      locations_1_to_use,
      locations_2_to_use,
      np.column_stack((inlier_idxs, inlier_idxs)),
      matches_color='b')
  ax.axis('off')
  ax.set_title('DELF correspondences')

match_images(image1, image2, result1, result2)

Loaded image 1's 233 features
Loaded image 2's 262 features
Found 49 inliers

png
